Guide technique pour choisir un collier de réparation

GUIDE POUR SÉLECTIONNER UN COLLIER DE RACCORDEMENT


Guide colliers de raccordement et de réparation













Depuis plus de 40 ans, Béné Inox, spécialiste des process fluides accompagne les professionnels dans la définition de leurs besoins et en fonction de leurs contraintes.

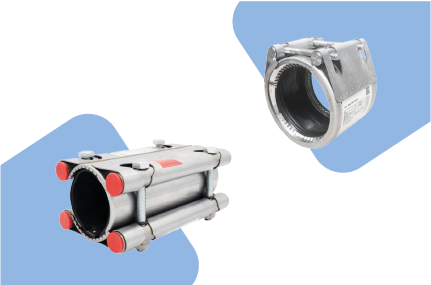

Pour cela, la société a développé sa gamme de colliers de raccordement et de réparation afin de connecter des tubes et sous-ensembles de tuyauterie et réparer des tubes endommagés de façon rapide, sûre et économique !


L'environnement d'application :

Cette gamme nécessite très peu d'outillage (seulement une clef dynamométrique). De ce fait, elle est idéale pour intervenir en chantier dans des environnements contraignants en raccordement.
Le plus de la gamme est l'utilisation en réparation d'installations endommagées sans besoin de démonter la tuyauterie : c'est un gain de temps incontestable.
Ces colliers peuvent être utilisés sur des réseaux d'eau potable (ACS) , le traitement de l'eau , pour les réseaux de climatisation et de chauffage .

Dimension de la gamme :

La gamme de colliers de raccordement est conçue pour raccorder des tubes ISO, ANSI dans des diamètres compris entre DN40 et DN600.

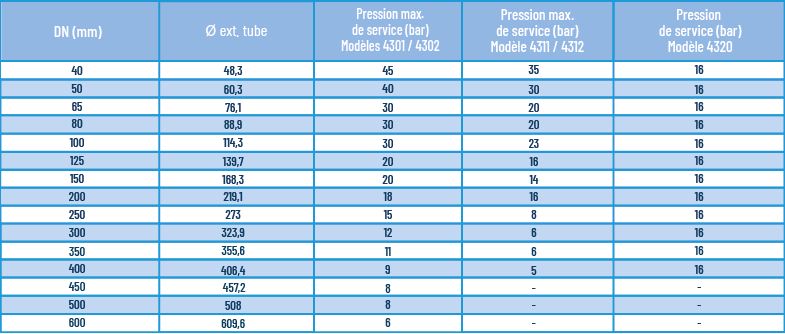

La tenue en pression varie en fonction des diamètres des colliers de raccordement et diffère d'un type de collier à un autre, pour plus d'information vous pouvez vous référer au tableau ci-dessous :

Dimensions gamme colliers de raccordement et réparation























Conditions d'application :

Certifications - ACS








La principale homologation est l'ACS pour les conduites d'eau potable.


Assemblage :

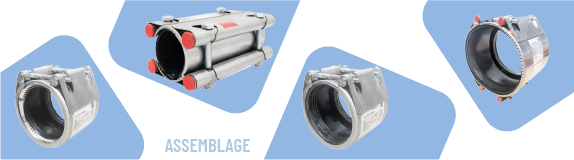

Assemblage - Colliers de réparation et de raccordement








L'assemblage consiste à raccorder deux tubes à l'aide d'un collier qui comporte un joint dont la géométrie utilise la pression du fluide pour maintenir le contact entre le joint et le tube,
garantissant ainsi l'étanchéité. Le maintien du collier est réalisé avec un serrage au couple qui va assurer une pression contrôlée du collier sur le tube.
Le respect du couple de serrage est primordial pour garantir l'étanchéité : un serrage trop élevé empêchera le fluide de circuler dans le joint et nuira à l'étanchéité.
La plage de température pour ces produits est comprise entre -20°C et +100°C (joint EPDM) et -20°C et +100°C (joint NBR).

Les produits :

Colliers flexibles non verrouillés

>> Découvrir le collier flexible non verrouillé avec un joint EPDM

>> Découvrir le collier flexible non verrouillé avec un joint NBR






-     Collier flexible non verrouillé : ces colliers tolèrent de légers mouvements axiaux provenant de la tuyauterie tout en permettant de rattraper des défauts d'ovalisation.


Colliers flexibles avec verrouillage axial

>> Découvrir les colliers flexibles avec verrouillage axial avec un joint EPDM

>> Découvrir les colliers flexibles avec verrouillage axial avec un joint NBR







-     Collier flexible avec verrouillage axial : ce ceux-ci possèdent un système d'ancrage qui s'accroche au tube au moment du serrage pour reprendre une partie des efforts axiaux de la tuyauterie.

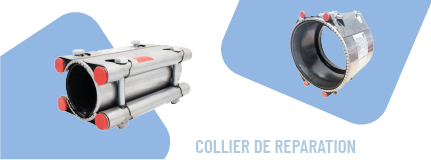

Le collier de réparation

>> Découvrir le collier de réparation







-     Collier de réparation :
     Ce collier permet de réparer une fuite localisée d'une largeur maximum de 100 mm.
     Le collier peut être installé directement sur la partie endommagée : grâce à ses deux charnières,
     il s'ouvre suffisamment pour être enroulé autour du tube sans outillage spécifique
     Le diamètre est compris entre DN40 et DN400.



Le débit :

Afin de préserver les installations et pour un certain confort acoustique, il est nécessaire d'adapter la vitesse d'écoulement du fluide au sein du process.
Par exemple, pour éviter un écoulement trop turbulent sur un réseau d'eau, la vitesse d'écoulement est recommandée en général de 2-3 m/s.

Pour déterminer le diamètre de la tuyauterie, il est nécessaire de calculer la section en fonction du débit souhaité, de la vitesse du fluide souhaitée
et de déterminer les pertes de charge (négligeables pour cette gamme de colliers de raccordement et de réparation) grâce à la formule ci-dessous.
Pour sélectionner le diamètre le plus proche de votre application, reportez-vous au tableau dimensionnel ci-dessus, rubrique dimension de la gamme.

Ci-dessus le tableau dimensionnel auquel vous pouvez vous reporter.

Visuel Formule
