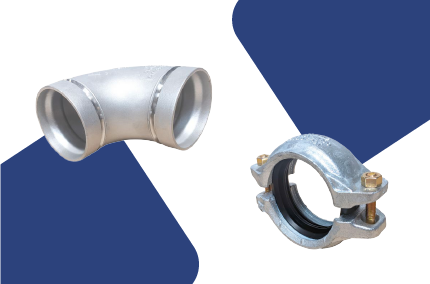

GUIDE POUR SÉLECTIONNER UN RACCORD RAINURÉ
Depuis plus de 40 ans , Béné Inox, spécialiste des process fluides accompagne les professionnels dans la définition de leurs besoins et en fonction de leurs contraintes.
Pour cela, la société a développé sa gamme de raccords rainurés afin de répondre au mieux aux problématiques de ses clients notamment sur les méthodes de raccordements sans soudure, idéal en chantier.
L'environnement d'application :
L'utilisation des raccords rainurés permet de réaliser des réseaux de tuyauterie industrielle en toute sécurité et avec une efficacité maximale !
Les raccords rainurés peuvent être utilisés pour le traitement de l'eau , les réseaux anti-incendie , climatisation et chauffage ou encore pour l' air comprimé , les gaz inertes ou le vide industriel .
Dimension de la gamme :
La gamme de raccords rainurés couvre les diamètres ISO de 60,3mm à 219,1mm en standard (323,3mm sur demande).
La particularité de cette gamme vient de la tenue à la pression du réseau qui dépend de l'épaisseur du tube employé : PN10 ou PN16.
Conditions d'application :
Les principales homologations sont l'ACS pour les conduites d'eau potable et le CSTB pour les utilisations en bâtiment.

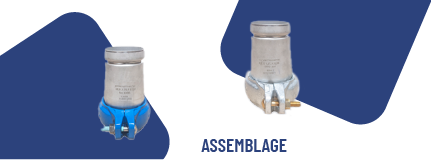

Assemblage :
Le raccordement est réalisé par le bais d'un collier en demi-coquilles symétriques qui vont se loger dans les deux extrémités des raccords rainurés à raccorder.
Le serrage des vis montées sur le collier garantit le maintien en position. L'assemblage empêche toute translation entre le collier et les raccords, le raccordement est démontable.
En ce qui concerne les profils de rainurage, Béné inox propose exclusivement des modèles de raccords et rainureuses ST100 (pour tubes en acier inoxydable minces).
Les équipements :
>> Découvrir la rainureuse
- La rainureuse et rouleaux de rainurage : celle-ci fonctionne sur secteur et permet de déformer les tubes à froid par moletage. Les rainures réalisées sont de profil ST100.
>> Découvrir la gamme de tubes
- Les tubes : les tubes ISO, roulés/ soudés selon la norme EN10217-7 sont proposés en inox 1.4307 et 1.4404 (équivalents aux 304L et 316L).
>> Découvrir la gamme de colliers

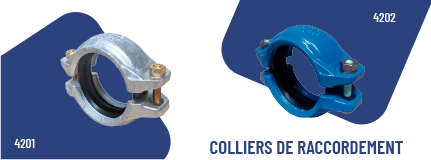

- Les colliers :
Les colliers sont moulés en fonte galvanisée ou fonte revêtue et prémontés avec des joints EPDM ou NBR.
Les colliers sont prêts à l'emploi. Il suffit de glisser le tube rainuré ou le raccord rainuré et de les serrer par boulonnage.
>> Découvrir la gamme de raccords et de vannes

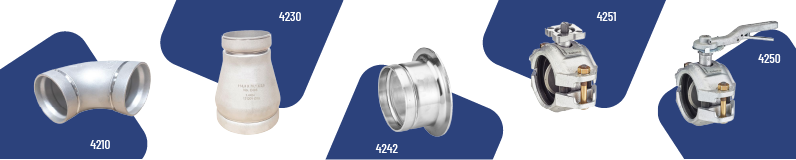

- Les raccords et vannes : les raccords rainurés sont proposés en inox 304L et 316L. Les vannes papillon sont systématiquement montées avec joint EPDM.
Le débit :
L'adaptation de la vitesse d'écoulement du fluide au sein du process est nécessaire pour préserver les installations ainsi que pour un confort acoustique.
Par exemple, pour éviter un écoulement trop turbulent sur un réseau d'eau, la vitesse d'écoulement est en général recommandée de 2-3 m/s.
Ensuite, il faut faire le lien entre la vitesse du fluide et une section une fois le débit défini. Cela permet d'en déduire un diamètre.
Ci-dessus le tableau dimensionnel auquel vous pouvez vous reporter.
