GUIDE POUR SÉLECTIONNER SA BOULONNERIE


Guide pour sélectionner un boulon - BENE INOX













Depuis plus de 40 ans, Béné Inox accompagne les entreprises dans la conception, la maintenance et l'optimisation de leur process fluide.

Spécialiste de la distribution des produits en acier inoxydable, nous proposons plus de 13.000 références dédiées aux professionnels de l'industrie et du bâtiment dans notre gamme de visserie et boulonnerie
.

En fonction de vos projets, nous mettons dans ce guide boulonnerie les éléments nécessaires pour choisir vos boulons .

Souvent confondu avec l'écrou, le boulon est en fait un assemblage, constitué d'une vis ou d'une tige filetée et d'un écrou. Cet assemblage est généralement accompagné d'une ou deux rondelles.
Le boulon est un système d'assemblage qui traverse les pièces qu'il fixe, il assure sa solidité et sa résistance lorsque l'écrou est fermement serré.

Sa très grande résistance le rend incontournable dans les parties les plus chargées.
Il existe une multitude de combinaisons possibles pour l'assemblage d'un boulon en fonction de son usage, de nombreux facteurs sont donc à prendre en compte pour choisir le bon boulon.

1.     L'environnement d'application

Environnements d'applications boulonnerie - BENE INOX













La boulonnerie est habituellement utilisée pour fixer des charges lourdes dans l'industrie, assembler les structures métalliques dans le bâtiment, et réaliser diverses constructions (électroménager, mobilier), etc.

2.     Les composants d'une boulonnerie

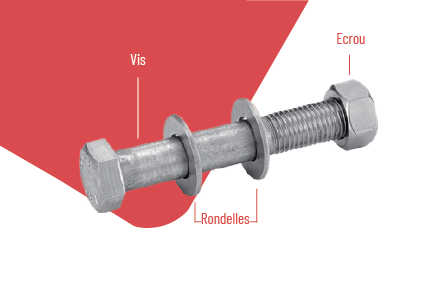

Composants d'une boulonnerie - BENE INOX













La vis, l'écrou
et les rondelles sont les éléments essentiels pour constituer un boulon.

La vis ou la tige filetée
est la pièce principale qui constitue un boulon .
Béné Inox propose un large choix de visserie inox ainsi qu'un guide pour choisir les vis adaptées à vos applications.

3.     Le choix de l'écrou

Choisir un écrou - BENE INOX














L'écrou
garantit la stabilité de l'ouvrage en fonction du couple de serrage qu'il est capable de supporter. Il existe différents types d'écrou : standards ou plus spécifiques comme l'écrou à anneau , l'écrou hexagonal 3D , l'écrou pal autofreiné par exemple.

     3.1 Les principaux types d'écrous :

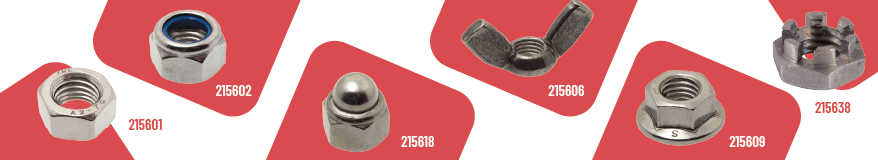

Les écrous - BENE INOX









     -     Écrou hexagonal
: correspond au standard, leur périphérie est de forme hexagonale
     -     Écrou frein
: c'est la solution la plus performante pour maintenir un serrage en tension ou subissant des vibrations grâce à sa bague nylon
     -     Écrou borgne
: assure une finition esthétique et une protection du filetage. En effet, sa structure en forme de dôme permet de recouvrir l'extrémité de la vis ou de la tige filetée
     -     Écrou à oreille
ou écrou papillon : est souvent utilisé pour les montages et démontages fréquents.
          Son serrage peut être réalisé à la main
     -     Écrou à embase
: évite d'utiliser une rondelle avec une surface d'appui plus grande qu'un écrou standard
     -     Écrou à créneaux
: sécurise un montage grâce au blocage de l'écrou sur la vis à l'aide d'une goupille

     3.2 La matière
     Selon vos projets ou applications, nos écrous sont disponibles en plusieurs matières :
     -     Écrous en inox A1

     -     Écrous en inox A2

     -     Écrous en inox A4

     -     Les variantes de l'inox A4 : écrous en inox A4-L
et écrous en inox A4-L100
     -     Écrous en AISI 310

     -     Écrous en aluminium

     -     Écrous en plastique


     3.3 Les caractéristiques
     Pour choisir son boulon, il est indispensable de prendre en compte les éléments suivants :

     -     La norme : un type d'écrou correspond à une norme qui va définir ses dimensions.
     -     Les dimensions (diamètre et hauteur) : le diamètre de l'écrou est choisi en fonction du diamètre de la vis.
         La hauteur est liée au diamètre, Béné Inox propose des hauteurs de 0,5D à 3D.
     -     Le type de filetage :
         écrou pour filetage ISO
ou écrou en UNC pour visserie en pouce .

4.     Le choix de la rondelle
La rondelle sert principalement à protéger la surface de la pièce qui va être serrée et de garantir la bonne adhésion lors du serrage de la vis.
Elle renforce la fixation en assurant une bonne répartition de la force de serrage.

     4.1 Les principaux types de rondelles :

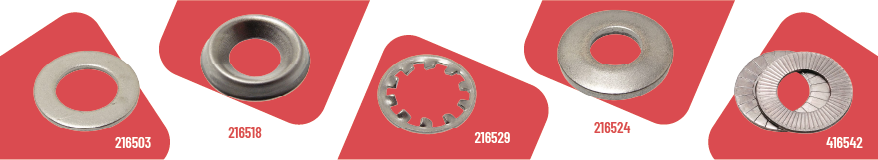

Les rondelles - BENE INOX









     Il y a deux catégories de rondelles :

     -     Les rondelles d'appui , protègent la surface de serrage et supportent la pression de la vis :
         >     Rondelle plate
: c'est le standard, elle permet d'élargir la surface d'appui sur la tête de vis ou l'écrou.
         >     Rondelle cuvette
: plus adaptée pour les vis à tête fraisée

     -     Les rondelles frein , limitent le risque de desserrage du boulon :
         >     Rondelle dentée (à dent / denture)
: renforce l'adhérence de la fixation par ancrage de la partie dentée
         >     Rondelle élastique : se comporte comme un ressort et maintient un bon serrage en cas de contrainte sur la vis.
             Il existe plusieurs types de rondelle élastique : rondelle conique
, rondelle striée , rondelle grower , rondelle ondulée ...
         >     Rondelle autobloquante
: permet de sécuriser efficacement le serrage des vis exposées à des contraintes et des vibrations très élevées

     4.2 Les rondelles spécifiques : freins

Rondelle de freins spécifique - BENE INOX








     Les freins
permettent de bloquer l'écrou en empêchant sa rotation : une partie du frein se rabat contre un pan de l'écrou ou de la tête de vis une fois serrée.

     4.3 La matière
     Les rondelles sont disponibles en plusieurs matières :
     -     Rondelles en inox A1

     -     Rondelles en inox A2

     -     Rondelles en inox A4

     -     Rondelles en inox A4L-HV 300

     -     Rondelles en AISI 310

     -     Rondelle en aluminium

     -     Rondelle en plastique


     4.4 Les caractéristiques
     Les éléments suivants sont essentiels au choix d'une rondelle pour réaliser un boulon :

     -     La norme : la majorité des rondelles proposée dans notre gamme est définie par une norme.
     -     Les dimensions (diamètre et largeur) : comme pour l'écrou, le diamètre de la rondelle correspond au diamètre de la vis.
         Plusieurs largeurs de rondelles sont possibles suivant la surface d'appui nécessaire lors du serrage.


5.     Les autres éléments de fixation et d'assemblage
Quel que soit le montage que vous voulez réaliser, Béné Inox propose également des éléments de fixation permettant d'améliorer la sécurité de vos assemblages.

     5.1 Les goupilles

Goupilles - BENE INOX








     Les goupilles
servent à avoir un assemblage démontable.
     Elles sont souvent utilisées dans la construction de véhicules ou de toutes sortes de machines pour maintenir, positionner et immobiliser des pièces entre elles.

     Les goupilles se divisent en deux catégories : les goupilles de positionnement et les goupilles d'arrêt .
     Ces dernières peuvent aussi être utilisées comme éléments de sécurité.
     Il existe différents types de goupilles dans notre gamme :
     -     La goupille cylindrique
est utilisée pour des positionnements précis ou comme élément d'arrêt
     -     La goupille conique
sert à immobiliser une pièce par rapport à une autre. Son maintien se fait par coincement
     -     La goupille élastique
sert aussi à immobiliser. Son maintien dans son logement se fait par expansion élastique
     -     La goupille fendue en V
est une goupille d'arrêt. Elle va de pair avec l'écrou à créneau.
          La goupille bêta
ou goupille cavalier est une variante de la goupille fendue. Elle est réutilisable et se démonte facilement.


     5.2 Les segments d'arrêt

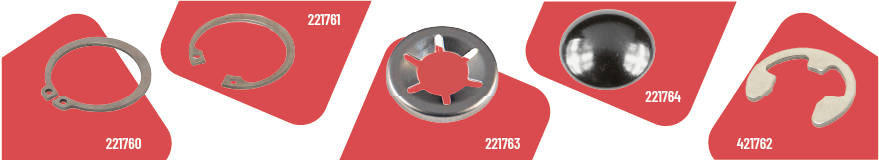

Les segments d'arrêt - BENE INOX









     Les segments d'arrêt
sont des composants d'assemblage démontable, utilisés pour réaliser des arrêts axiaux sur des arbres ou dans des alésages.
     Ils sont présents dans de nombreux secteurs industriels (automobile, électroménager, machines, etc.) à travers d'éléments mécaniques comme des roulements, des entretoises et des bagues.

     Les segments d'arrêt sont également connus sous le nom d' anneaux élastiques , il en existe plusieurs types :
     -     Segment d'arrêt extérieur
, ce circlip se monte axialement sur un axe ou sur un arbre (généralement dans une gorge)
     -     Segment d'arrêt intérieur
, il est utilisé en montage axial dans un alésage
     -     Bague d'arrêt pour arbre
, le montage se fait axialement ou radialement sur un axe lisse ou dans une gorge
