COLLET MÂLE À SERTIR POUR BRIDE TOURNANTE PN10/16 PROFIL M Inox 316L (Modèle : 41152)

41152 COLLET MÂLE À SERTIR POUR BRIDE TOURNANTE PN10/16 PROFIL M Inox 316L

Photos

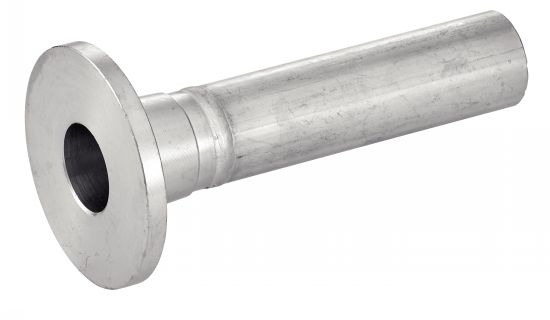

Collet Mâle à sertir pour bride tournante PN10/16

Dessins techniques

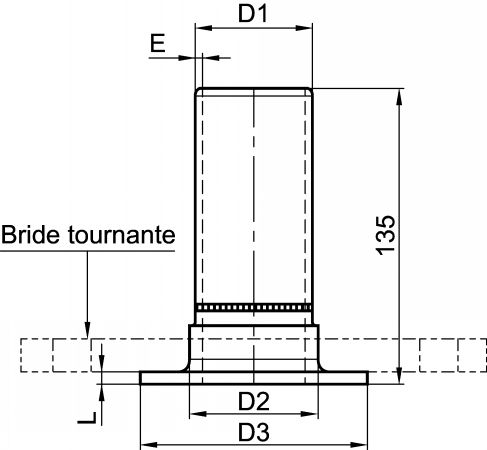

Collet Mâle à sertir pour bride tournante PN10/16 - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
641152-15

Informations

Collet Mâle à sertir pour bride tournante PN10/16 - profil M - 316L

> Diamètres disponibles : pour bride DN20 au DN100 mm

> Pression de service : de -0,95 à 16 bar

> Température de service : de -20°C à +120°C

Retrouvez nos vidéos de démonstration de "La méthode de sertissage" sur la chaîne YouTube de Béné Inox.

Nous garantissons uniquement les sertissages réalisés avec les machines proposées à la vente ou à la location par Béné Inox.
Mâchoires de sertissage type «M» avec une sertisseuse délivrant une force minimum de 32kN.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
641152-22
DN20
22
27
58
6
1,5
0,232
CAD
D
NC
641152-28
DN25
28
32
68
6
1,5
0,302
CAD
D
NC
641152-35
DN32
35
40
78
6
1,5
0,404
CAD
D
NC
641152-42
DN40
42
46,5
88
6
1,5
0,475
CAD
D
NC
641152-54
DN50
54
59
102
6
1,5
0,695
CAD
D
NC
641152-76
DN65
76,1
78
122
6
2
0,985
CAD
D
NC
641152-88
DN80
88,9
91
138
10
2
1,325
CAD
D
NC
641152-108
DN100
108
110
158
10
2
1,605
