CHARNIÈRE CARRÉE À NOEUD ROULÉ (OPTION RESSORT "TRAVAIL À L'OUVERTURE" OU "TRAVAIL À LA FERMETURE") INOX 304 (Modèle : 232017)

Accueil » Visserie & boulonnerie - Eléments de fixation » Charnières et fermetures (Série 32) » Charnières en acier inoxydable » CHARNIÈRE CARRÉE À NOEUD ROULÉ (OPTION RESSORT "TRAVAIL À L'OUVERTURE" OU "TRAVAIL À LA FERMETURE") INOX 304 (Modèle : 232017)

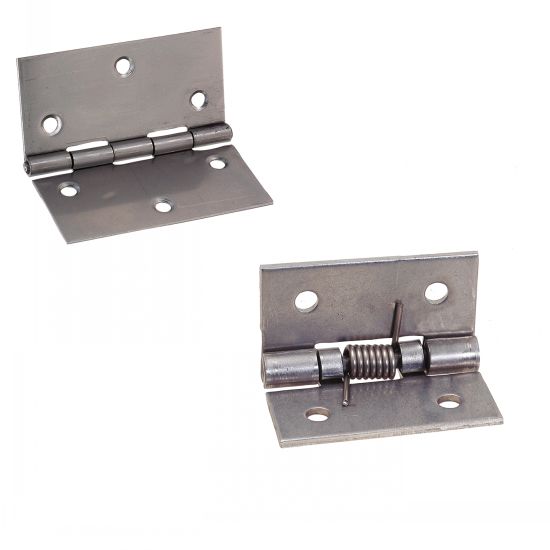

Photos

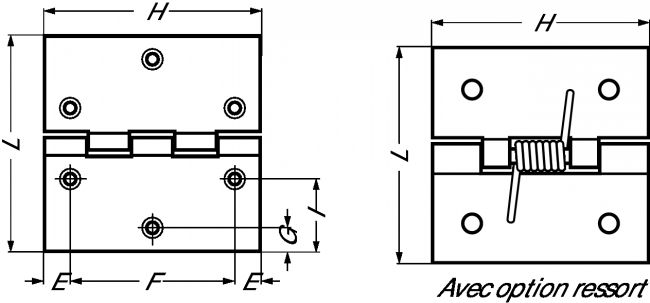

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 232017-30

Informations

Documents

Schéma 0

Quantité



CAD

Dispo -------- Tout D

Prix * --------- Tout NC

Ref ---- Tout 232017-30 232017-40 232017-50 232017-60 232017-70 232017-80 232017-90 232017-50REO 232017-50REF

+



hxL (mm) ------------ Tout 30X30 40X40 50X50 60X60 70X70 80X80 90X90 50x50 O 50x50 F

epaisseur (mm) ---------------------- Tout 0,8 0,9 1 1,2 1,5 2

nbr de trous ------------------- Tout 4 6

Option --------- Tout - Travail à l'ouverture Travail à la fermeture

CAD

D

NC

232017-30



30X30

0,8

4

-

CAD

D

NC

232017-40



40X40

0,9

6

-

CAD

D

NC

232017-50



50X50

0,9

6

-

CAD

D

NC

232017-60



60X60

1

6

-

CAD

D

NC

232017-70



70X70

1,2

6

-

CAD

D

NC

232017-80



80X80

1,2

6

-

CAD

D

NC

232017-90



90X90

1,5

6

-

CAD

D

NC

232017-50REO



50x50 O

2

4

Travail à l'ouverture

CAD

D

NC

232017-50REF



50x50 F

2

4

Travail à la fermeture
