VÉRIN PNEUMATIQUE INOX À CRÉMAILLÈRE 1/4 DE TOUR (90°) (Modelo : 50802)

50802 VÉRIN PNEUMATIQUE INOX À CRÉMAILLÈRE 1/4 DE TOUR (90°)

Photos

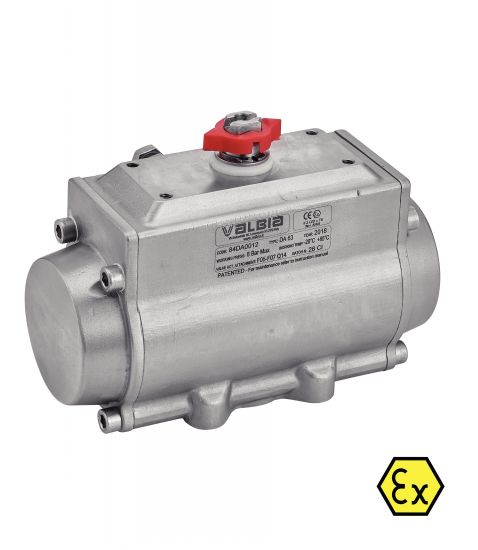

Vérin pneumatique inox 1/4 de tour (90°)

Dessins techniques

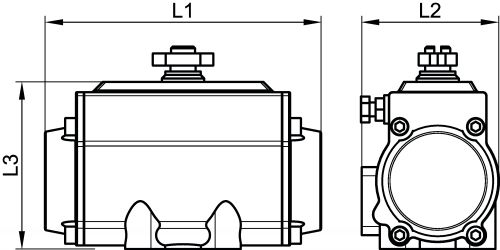

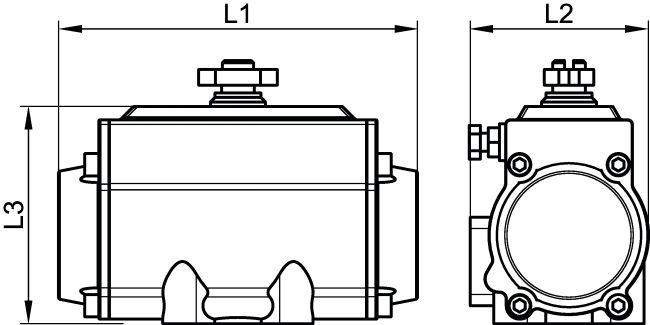

Vérin pneumatique inox 1/4 de tour (90°) - Schéma
Ver los productos asociados
ATEX
EJEMPLO DE PEDIDO : Référence
250802-50SE

Informaciónes

Vérin pneumatique inox à crémaillère 1/4 de tour (90°)

> Pression de service : 4 à 8 bar (attention, le couple varie en fonction de la pression d'air)
> Température de service : -20°C à +80°C

Vérin pneumatique 90° en acier inoxydable. Indicateur visuel de position
Plan de pose pour électrodistributeur et accessoires selon NAMUR VDI / VDE 3845
Raccordement de la vanne selon ISO 5211 et DIN 3337 pour montage direct
Raccordement air 1/8" (VP50 à 88) ou 1/4" (VP100 à 200)
Butées réglables (± 5°)
ATEX II 2 GD c T6

Simple effet : ouverture par air comprimé, fermeture par ressorts
Double effet : ouverture et fermeture par air comprimé

Archivos

Schéma 0

Cantidad

CAD
+
CAD
NC
NC
250802-50SE
Simple effet
141
71
86
13,8 / 8,1
11,9 / 8,1
F03 / F05
11
2,44
CAD
D
NC
250802-63SE
Simple effet
164
81
97
25,1 / 14,0
22,1 / 12,5
F05 / F07
14
3,44
CAD
D
NC
250802-75SE
Simple effet
210
95
115
46,0 / 23,7
43,0 / 23,2
F05 / F07
17
5,57
CAD
NC
NC
250802-88SE
Simple effet
241
106
129
65,6 / 37,8
60,6 / 36,3
F05 / F07
17
8,35
CAD
NC
NC
250802-100SE
Simple effet
275
123
144
104,3 / 56,4
97,2 / 55,2
F07 / F10
17
11,73
CAD
NC
NC
250802-50DE
Double effet
141
71
86
22
22
F03 / F05
11
2,26
CAD
NC
NC
250802-63DE
Double effet
164
81
97
39,5
39,5
F05 / F07
14
3,13
CAD
NC
NC
250802-75DE
Double effet
210
95
115
72
72
F05 / F07
17
4,96
CAD
NC
NC
250802-88DE
Double effet
241
106
129
105
105
F05 / F07
17
7,50
CAD
NC
NC
250802-100DE
Double effet
275
123
144
164,5
164,5
F07 / F10
17
10,20
