VANNE À BOULE 3 PIÈCES BW (58192) AVEC ACTIONNEUR ÉLECTRIQUE ATEX IP68 FAILSAFE (50849) ACS (Modelo : 50114)

50114 VANNE À BOULE 3 PIÈCES BW (58192) AVEC ACTIONNEUR ÉLECTRIQUE ATEX IP68 FAILSAFE (50849) ACS

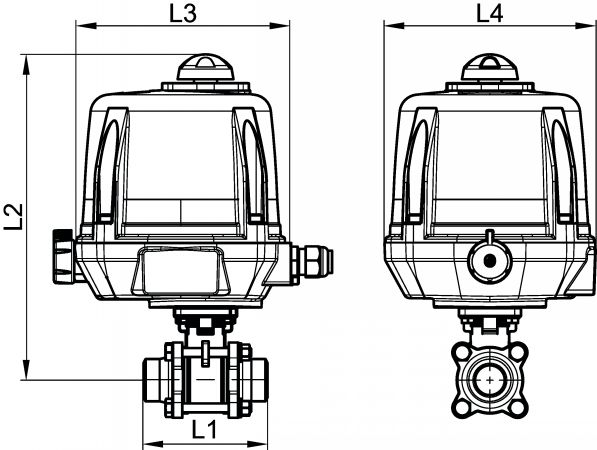

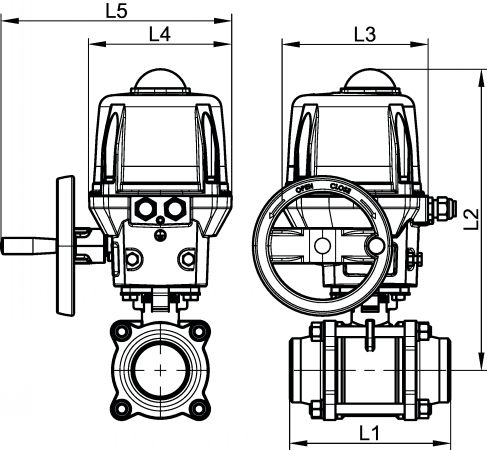

Dessins techniques

Informaciónes

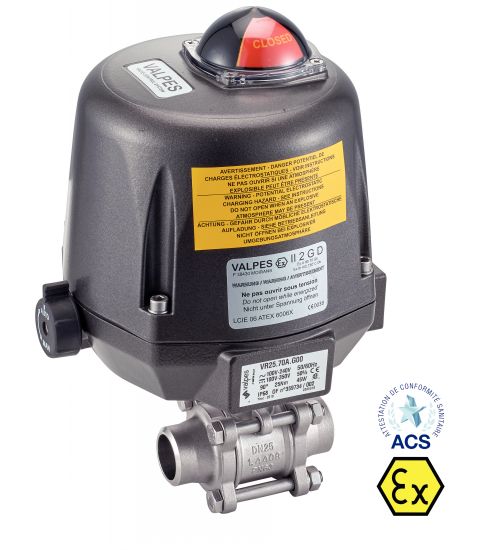

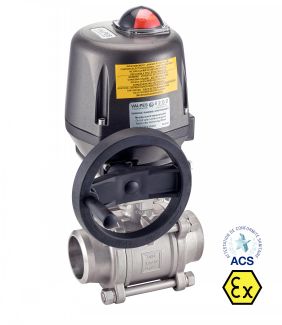

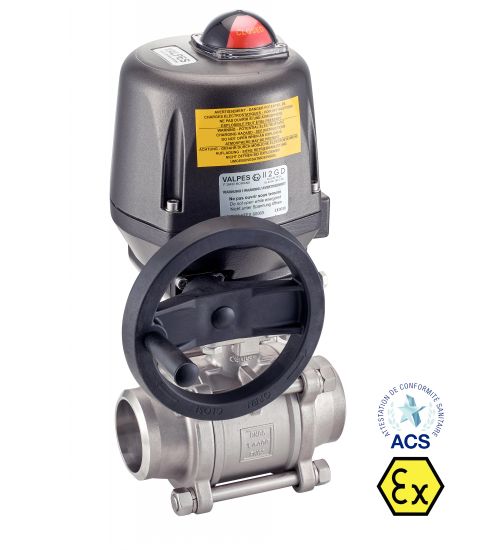

Vanne à boule 3 pièces BW (58192) avec actionneur électrique ATEX IP68 Failsafe (50849)

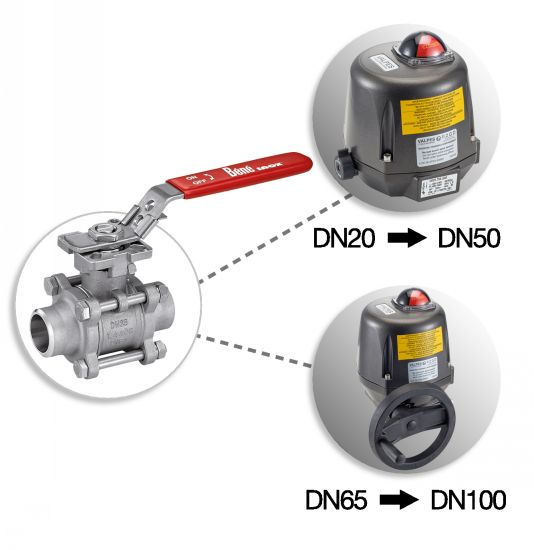

> Diamètre disponible : du DN20 au DN100
> Température de service de l'actionneur : -10°C à +40°C

Actionneur électrique avec carter et capot aluminium IP68
Indicateur visuel de position. Commande manuelle de secours avec débrayage sécurisé
Contacts fin de courses réglables. Limiteur de couple. Résistance anti-condensation
Facteur de marche : 50%. Nombre de démarrages par heure : 150
Actionneur dimensionné pour une DP vanne = 16 bar maxi. Pour DP > 16 bar, nous consulter
Fonctionnement standard : Ouverture / Fermeture à 0 / 90°
Version "Failsafe" : Le bloc de sécurité intégré (carte électronique + batterie) assure le retour en position fermée de la vanne en cas de coupure de courant

Cantidad

CAD
+
CAD
NC
NC
450114-20B
15-30V 50/60 Hz et 12-48V DC
20
3/4"
90
250
192
170
x
7
5,22
CAD
NC
NC
450114-25B
15-30V 50/60 Hz et 12-48V DC
25
1"
100
260
192
170
x
7
5,67
CAD
NC
NC
450114-32B
15-30V 50/60 Hz et 12-48V DC
32
1"1/4
110
264
192
170
x
7
6,30
CAD
NC
NC
450114-40B
15-30V 50/60 Hz et 12-48V DC
40
1"1/2
125
273
192
170
x
15
7,15
CAD
NC
NC
450114-50B
15-30V 50/60 Hz et 12-48V DC
50
2"
150
279
192
170
x
15
8,80
CAD
NC
NC
450114-65B
15-30V 50/60 Hz et 12-48V DC
65
2"1/2
190
358
209
170
275
15
14,90
CAD
NC
NC
450114-80B
15-30V 50/60 Hz et 12-48V DC
80
3"
220
367
209
170
275
15
18,20
CAD
NC
NC
450114-100B
15-30V 50/60 Hz et 12-48V DC
100
4"
270
398
209
170
275
30
30,00
